M100
MICRO DRIVE

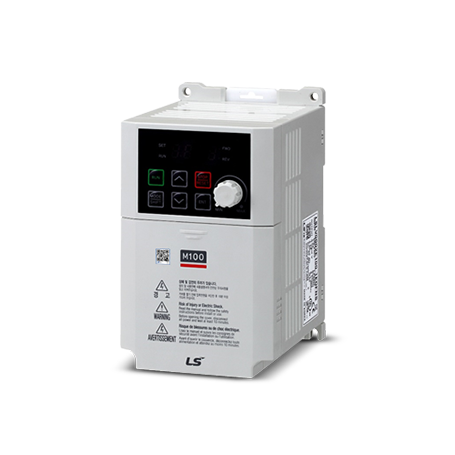

M100 frekvensomformer – kompakt og billig.
Kraftfuld ydelse med V/F og Slip compensation

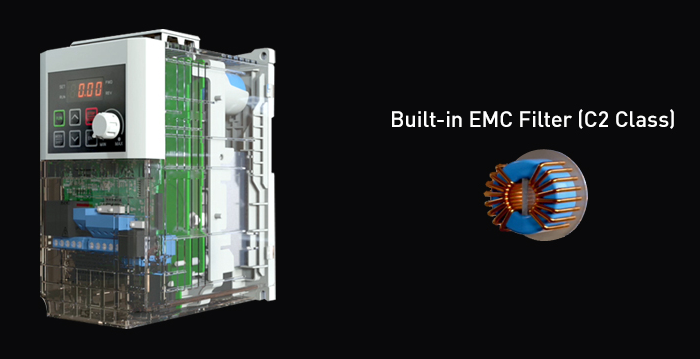

Effektområde 0.4 – 2.2kW, 1 x 230VAC, med EMC-filter (C2 class)
Integreret keypad med potentiometer
150% overbelastning i 60s; Udgangsfrekvens 0.1-400Hz; Switchfrekvens 1-15kHz
Model Standard I/O:
3 digitale indgange (vælg mellem PNP/NPN)
2 digitale udgange (Open collector og relæ)

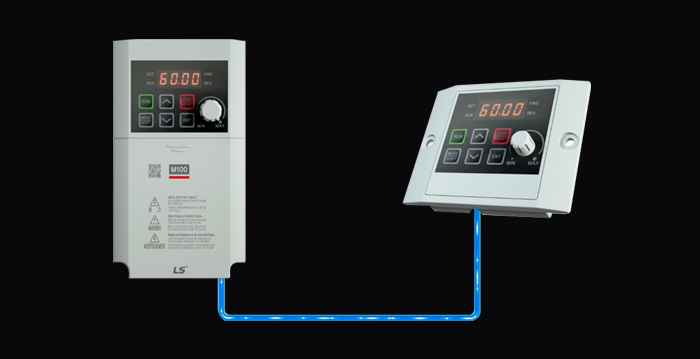

RJ45 port til programmering
Model Advanced I/O:
PID-Regulering (Advanced I/O)
5 digitale indgange (vælg mellem PNP/NPN)
2 digitale udgange (relæ)
2 analoge indgange (0-10V, 4-20mA), 1 analog udgang (0-10V)
RJ45 port til programmering og RS485 MODBUS
Typebetegnelse
| LSLV 0008 M100 - 1 E O F N A | ||||||||
|---|---|---|---|---|---|---|---|---|
| LSLV | 0008 | M100 | 1 | E | O | F | N | A |
| LS Low Voltage Drive | Effektområde(kW) | Modelnavn | Forsyningsspænding | Keypad | UL-Betegnelse | EMC-filter | Spole | I/O udførsel |
| 0001:0.1kW~0022:2.2kW | 0: 1-faset 100~120[V] 1: 1-faset 200~240[V] | E: Keypad | O: UL open | F: EMC-filter C2 N: Ingen EMC-filter | N: Ingen spole | S: Standard I/O A: Avanceret I/O |
||
Specifikationer
| LSLV M100-EOFN | 0001 | 0002 | 0004 | 0008 | 0015 | 0022 | |
|---|---|---|---|---|---|---|---|
| Motoreffekt | kW (Heavy duty) | 0,09 | 0,18 | 0,37 | 0,75 | 1,5 | 2,2 |
| Nominel Udgangsværdier | Kapacitet (kVA) | 0,3 | 0,6 | 0,95 | 1,9 | 3,0 | 4,5 |
| Strøm (A) | 0,8 | 1,4 | 2,4 | 4,2 | 7,5 | 10,0 | |
| Frekvens (Hz) | 0-400Hz | ||||||
| Spænding (V) | 3 faser 200-240V | ||||||
| Nominel Indgangsværdier | Spænding (V) | 1 fase 200~240Vac(-15% to +10%) | |||||
| Frekvens (Hz) | 50~60Hz(±5%) | ||||||
| Strøm (A) | 1,0 | 1,8 | 3,7 | 7,1 | 13,6 | 18,7 | |
| Køling | Ingen | Ventilator | |||||
| Vægt (Kg) | 0,66 | 1,0 | 1,45 | ||||
Omgivelser
| Omgivelser | |
|---|---|
| Temperatur | -10 ~ 50℃, Omgivelsestemperatur skal være betinget af ingen is og frostkrystaller |
| Fugtighed | Relativ luftfugtighed under 95% RH(for at undgå kondensering) |
| Temperatur - lager | -20 ~ 65℃ |
| Miljø | Undgå kontakt med ætsende gasser, brandbare gasser, oliepartikler, samt anden forurening (Pollution Degree 2 Environment) |
| Højde/Vibrationer | Maksimum 1000m over havniveau under standard drift / 9.8m/sec2 (1G) (Fra 1000 til 4000m, forsyningsspænding og nominel strøm skal reduceres med 1% for 100m.) |
| Tryk | 70 ~ 106 kPa |
